Оформление составных элементов текстовой части студенческой работы

При малом объеме текстового материала и большом количестве иллюстраций рекомендуется их помещать по порядку номеров в конце работы (приложения). Если иллюстрация, помещенная под одним номером, включает в себя несколько изображений , они обозначаются строчными буквами (а, б, в и т.д.) или арабскими цифрами (1, 2, 3 ). В подписи тема каждого изображения должна быть определена в перечислении (экспликации). После основной надписи, если далее следует экспликация, ставится двоеточие, а перечисление начинается со строчной буквы. Элементы экспликации отделяют друг от друга точкой с запятой, а буквенные или цифровые обозначения от текста пояснения – знаком тире, например: «Рисунок 2.3 – связи между работами: а- ресурсная; б – фронтальная».

Рисунки, чертежи и схемы должны соответствовать требованиям государственного стандарта ЕСКД. Однако для студенческих работ не являются обязательными те требования стандартов, которые исходят из специфических задач рабочих чертежей и схем и не относятся к текстовым иллюстрациям.

Допускается выполнение чертежей, графиков, диаграмм, схем посредством использования компьютерной печати.

Основные требования к оформлению отдельных видов иллюстраций

Рисунок может быть представлен в виде изображения отдельной детали, сборочной единицы, изделия и т.п. Задачей рисунка является объяснение устройства, принципы работы механизма и т.д. Если в тексте работы есть ссылки на отдельные детали, узлы изделия, то они должны быть пронумерованы на иллюстрации (по часовой стрелке в возрастающем порядке).

Схемы, используемые в работе, могут быть различными по видам и типам: топологии процессов (организационно-технологические схемы, оперограммы); статическая модель организационных структур (оргаграммы, оргасхемы); логико-информационные схемы процессов обработки данных; схемы материальных потоков, программ и систем обработки данных и др.

Схемы подразделяются на принципиальные и структурные. На принципиальной схеме изображаются все элементы, входящие в объект.

Учитывая иллюстративный характер, принципиальные схемы можно приводить упрощенно, например, разрез здания без указания второстепенных элементов, номинальных параметров и т.д.

Структурная схема показывает соподчиненность частей исследуемого объекта. Изображение структурной схемы в виде прямоугольников, связанных линиями между собой, показаны на рисунке1.

Схемы алгоритмов, программ, данных и систем должны быть оформлены с использованием условных обозначений и правил, оговоренных в ГОСТ 19.791.90. Единой системы программной документации (ЕСПД). Примеры таких схем показаны на рисунке 2 и рисунке 3.

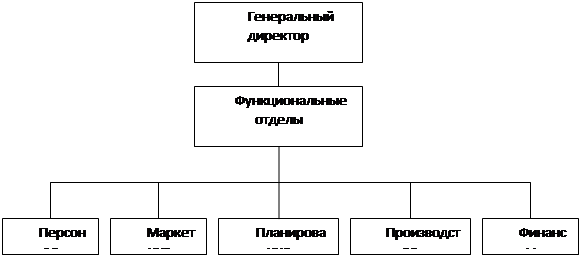

Рисунок 1 - Линейно-функциональная структура управления предприятием

Перечень обозначений и наименований символов, используемых в рисунках приведены в приложении В.

График представляет собой функциональную зависимость нескольких величин одного явления в виде линии (кривой), которая соединяет соответствующие значения величины, построенных в осях координат.

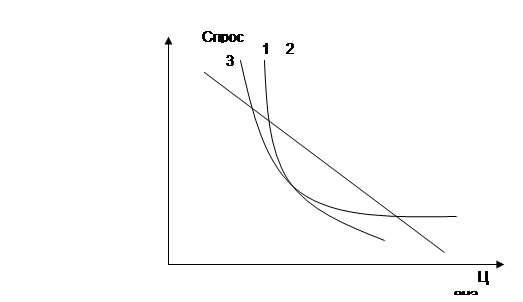

Если графики приводят лишь для иллюстрации функциональной зависимости, они выполняются, возможно, более простыми (рисунок 4) – не применяется координатная сетка и на осях не указываются числовые значения величин.

Оси обозначаются лишь буквенными обозначениями или их наименованиями. При отсутствии числовых величин на осях допускается применять стрелки для характеристики положительного направления изменения величин.

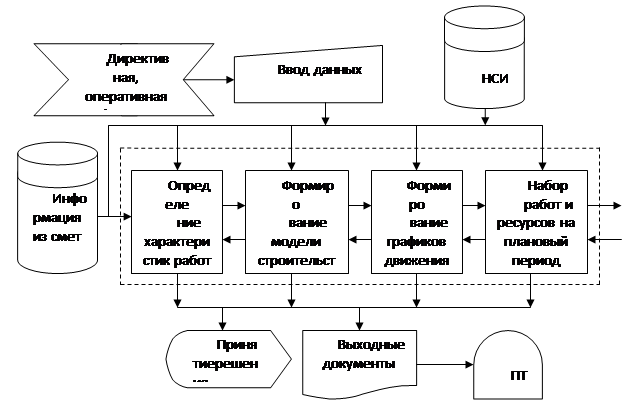

Рисунок 2 - Комплекс задач организационно-технологической подготовки строительного производства

Графики, предназначенные для установления конкретной (числовой) функциональной связи между величинами , оснащаются координатной сеткой, и на осях указываются буквенные обозначения, числовые значения и единицы измерения величин (рисунок 5).

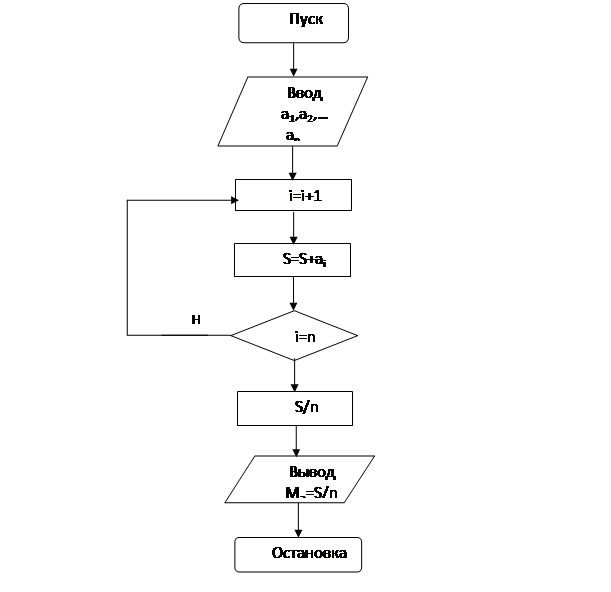

Рисунок 3 - Схема алгоритма вычисления среднего арифметического

Различение кривых на графике достигается вычерчиванием их разными линиями (непрерывной, штриховой, тонкой, жирной и т.д.), обозначением цифрами (порядковыми номерами), отметкой разными фигурами (треугольниками, квадратами и т.п.). Во всех случаях следует значение величины на каждой кривой пояснять в подписи к графику. Если часть координатной сетки графика не нужна, для представления кривой, ее рекомендуется удалить, сократив этим общую площадь изображения.
